Ficha EMBALSE DE ARQUILLO

CÓDIGO | 3E01 |
---|---|
RÍO | Guadalaviar |
SUBCUENCA | Turia Alto |
PROVINCIA | Teruel |
MUNICIPIO | Teruel |
COORDENADAS UTM X, Y (ETRS89 H30) | 652.496, 4.469.671 |
COORDENADAS GEOGRÁFICAS (lat, long) | 40,3637, -1,2040 |

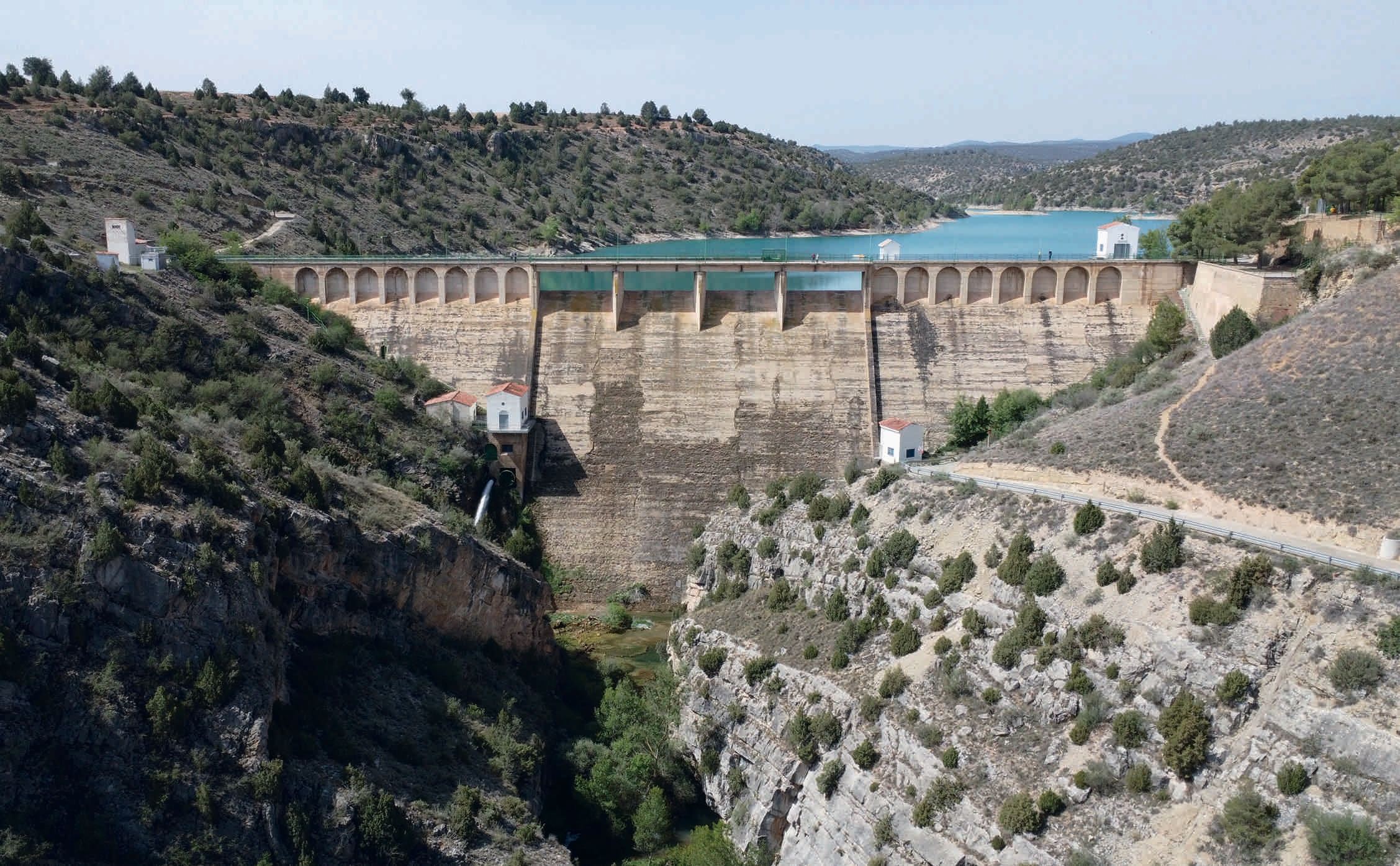

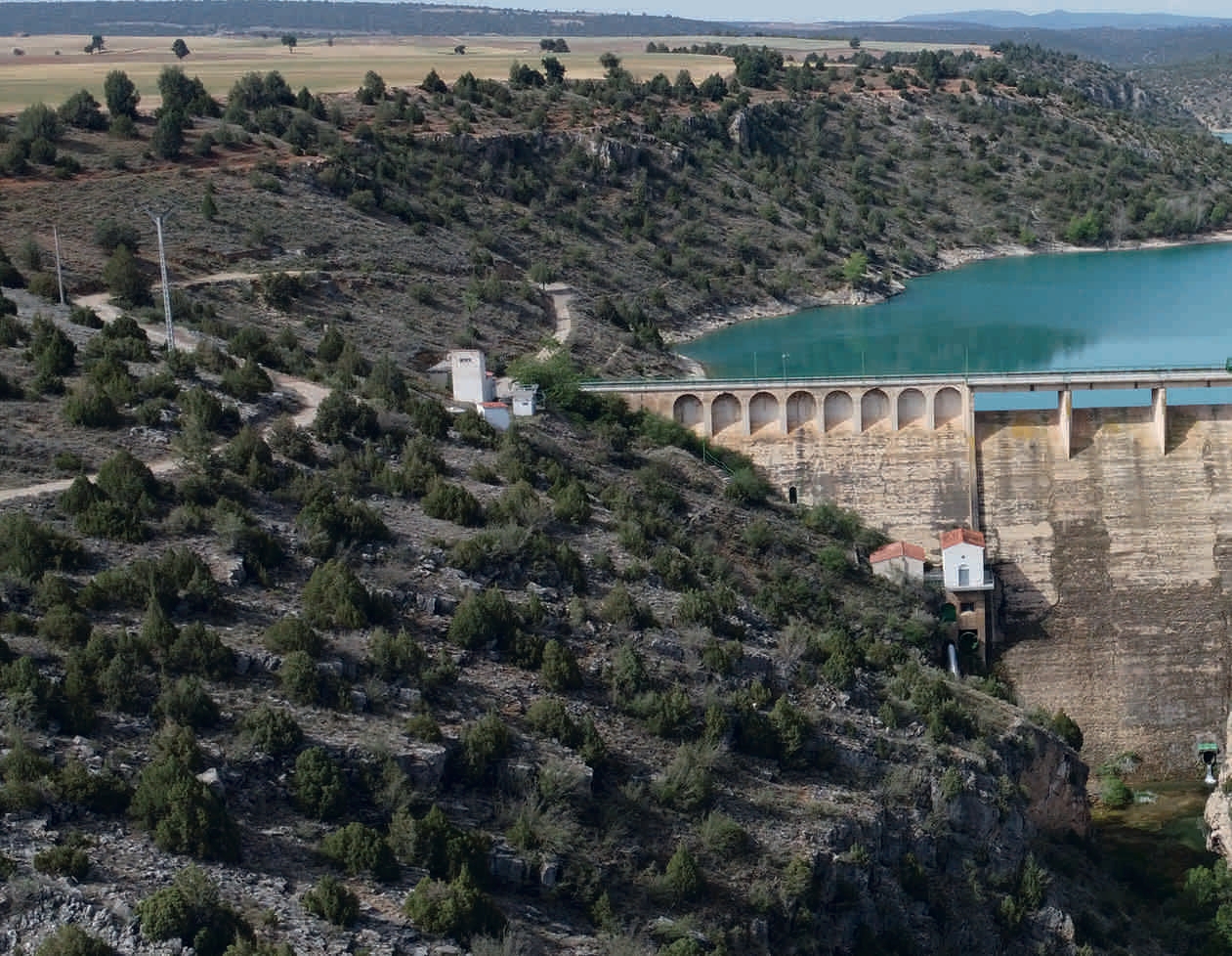

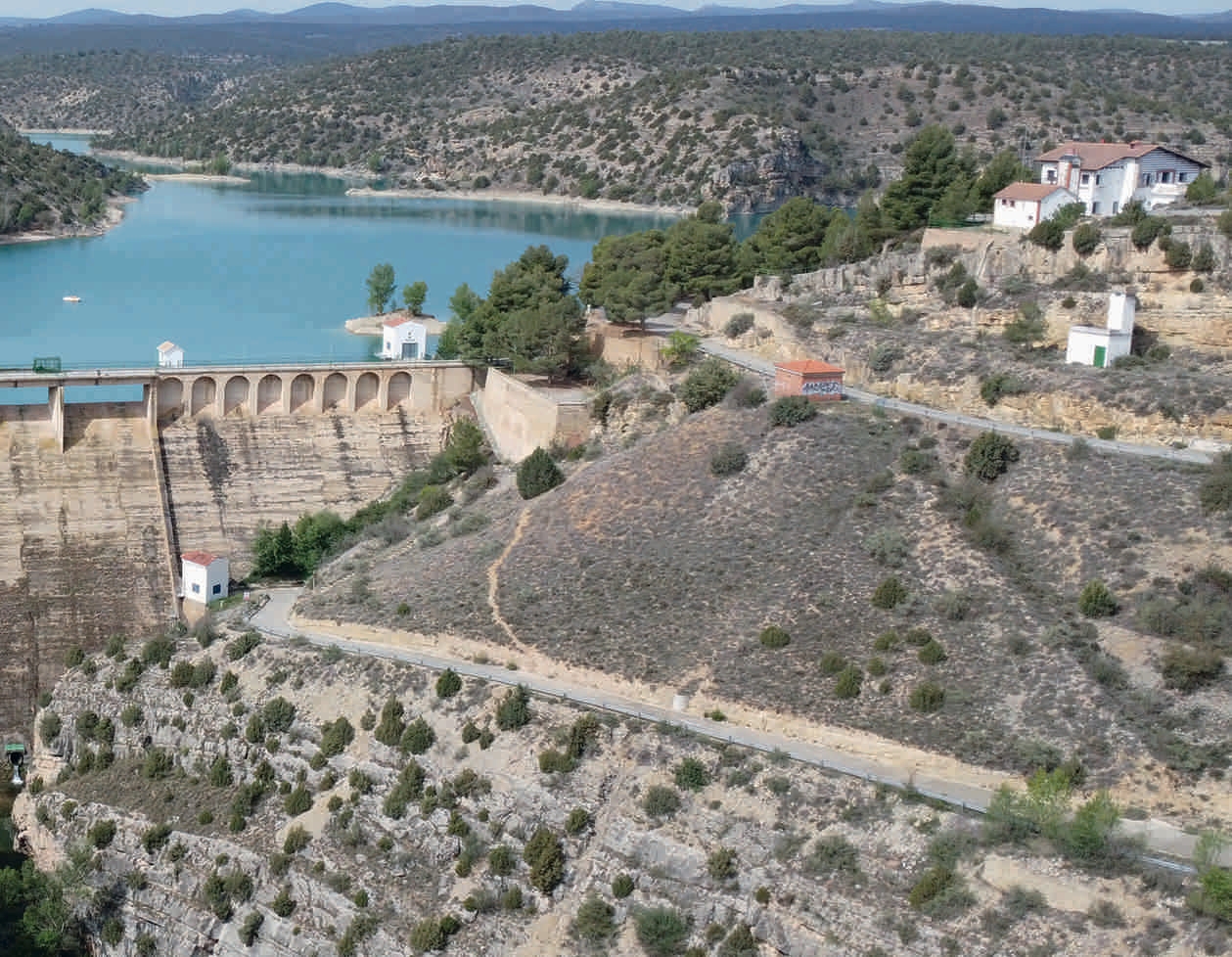

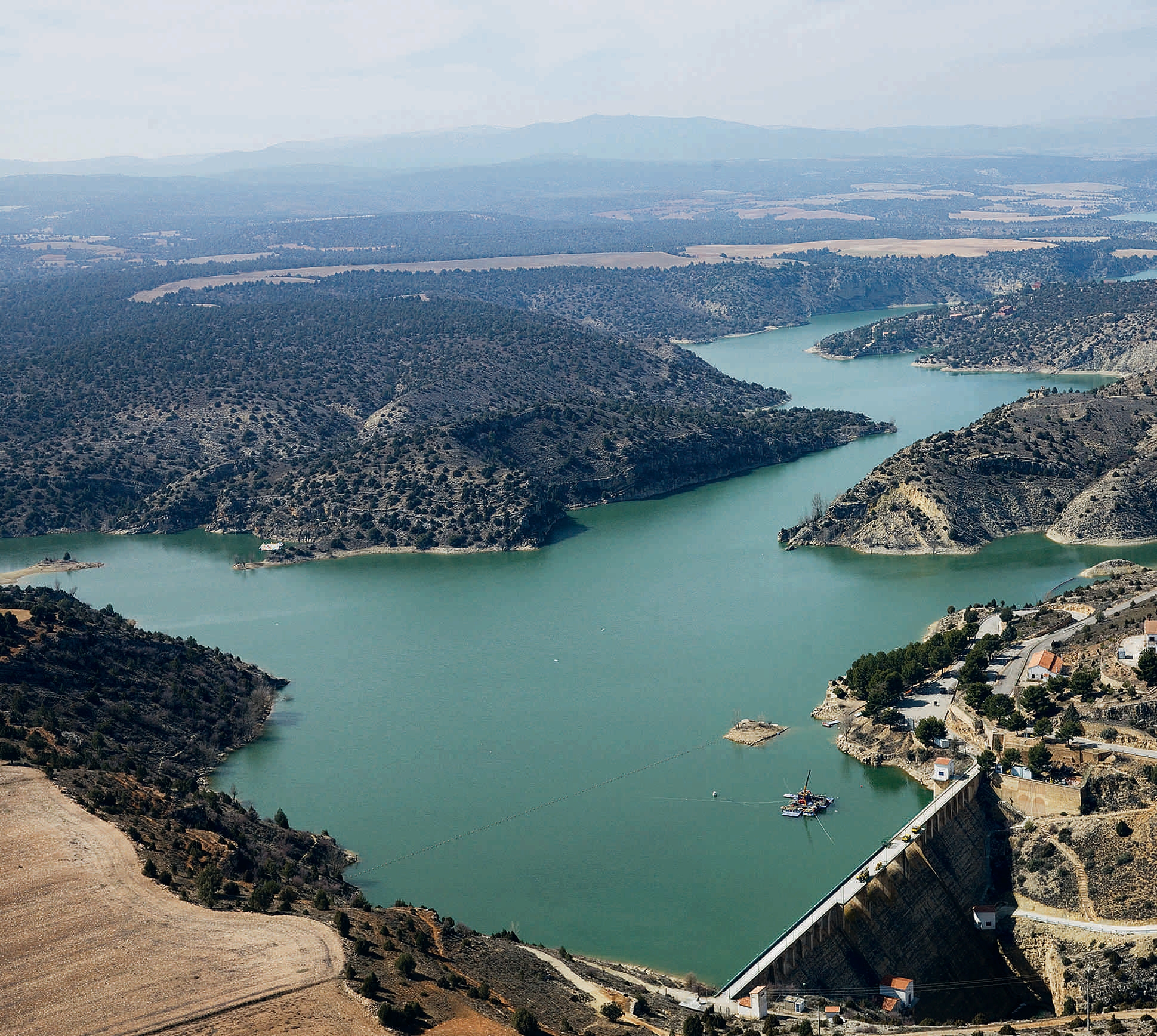

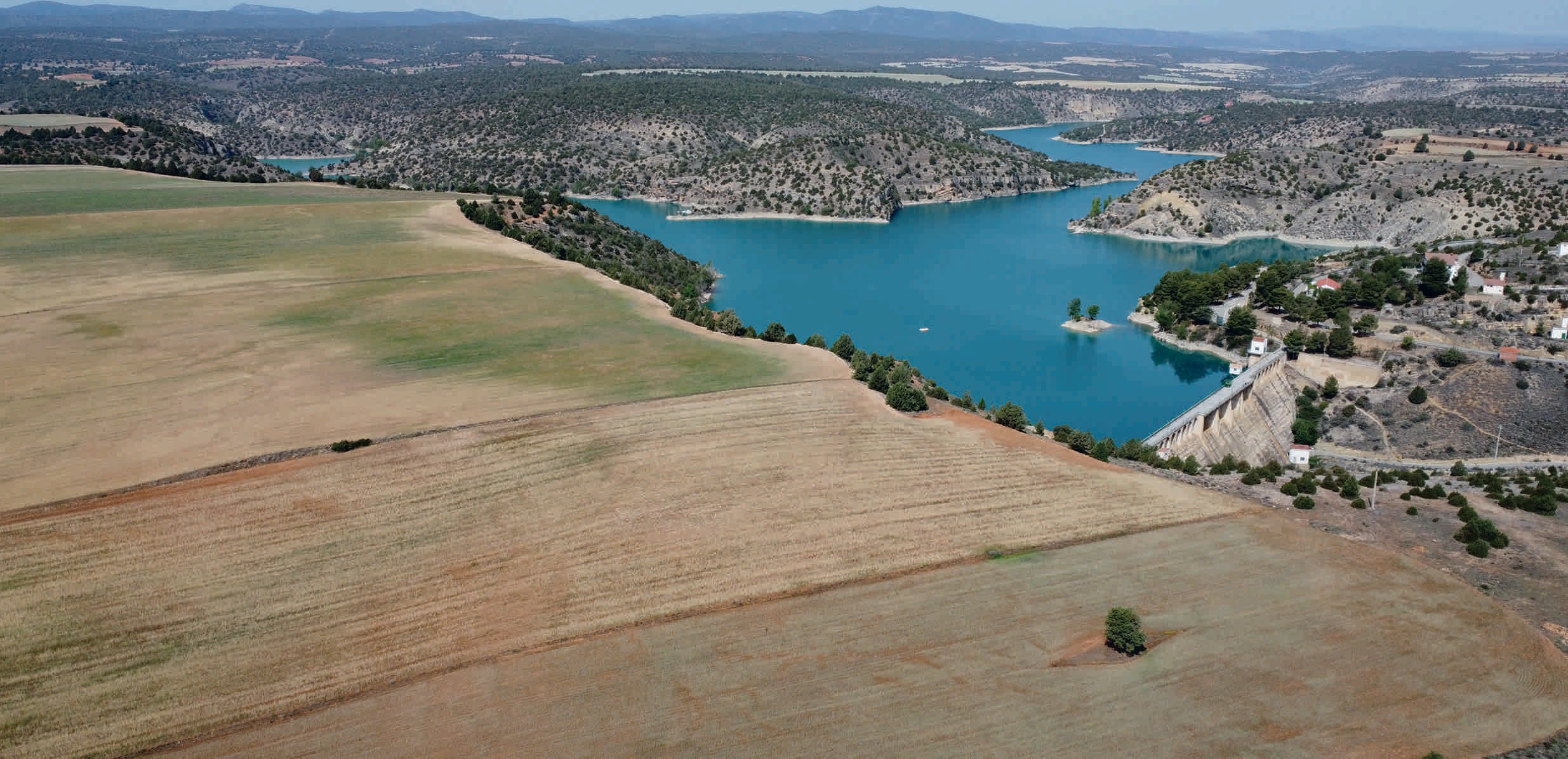

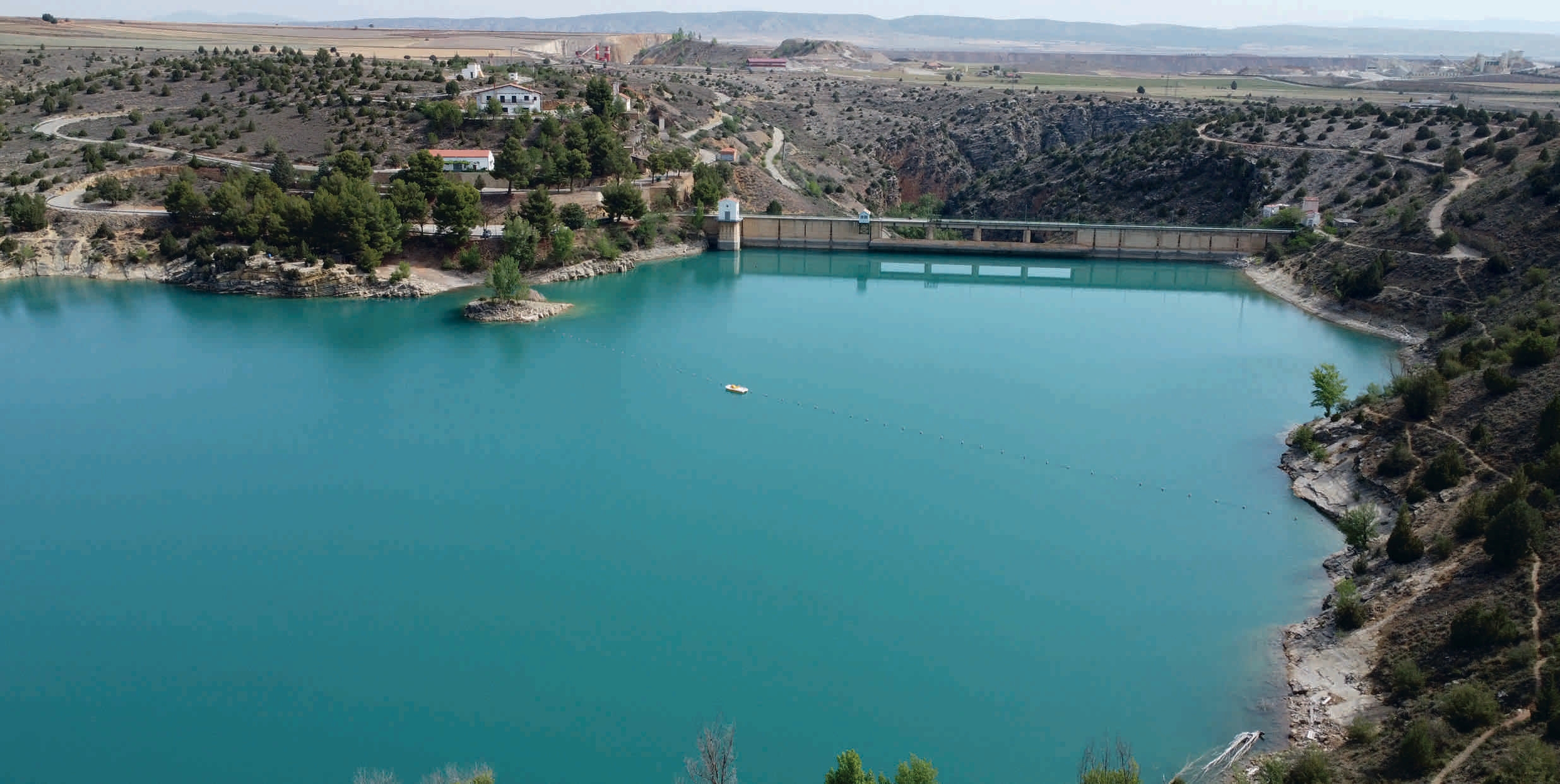

NOMBRE DE LA PRESA | Arquillo de San Blas |
---|---|
AÑO DE FINALIZACIÓN DE SU CONSTRUCCIÓN | 1962 |
PERÍODO DE CONSTRUCCIÓN | 1954-1962 |
TITULARIDAD | Estado |
SUPERFICIE DEL EMBALSE A NIVEL MÁXIMO NORMAL (ha) | 142,63 |
CAPACIDAD A NIVEL MÁXIMO NORMAL (hm3) | 21.036,00 |
COTA DE NIVEL MÁXIMO NORMAL (m) | 974,21 |
COTA DE CORONACIÓN (m) | 978,96 |
CUENCA DE APORTACIÓN (km2) | 813,83 |

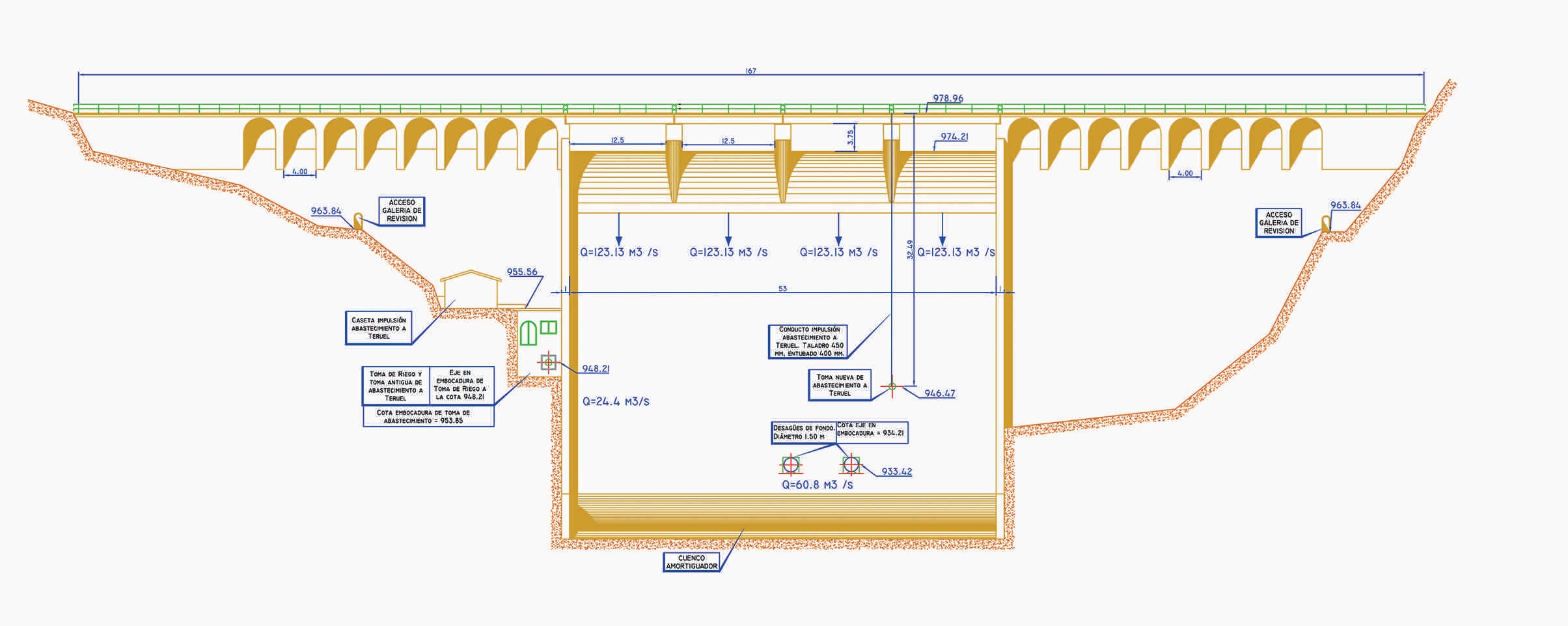

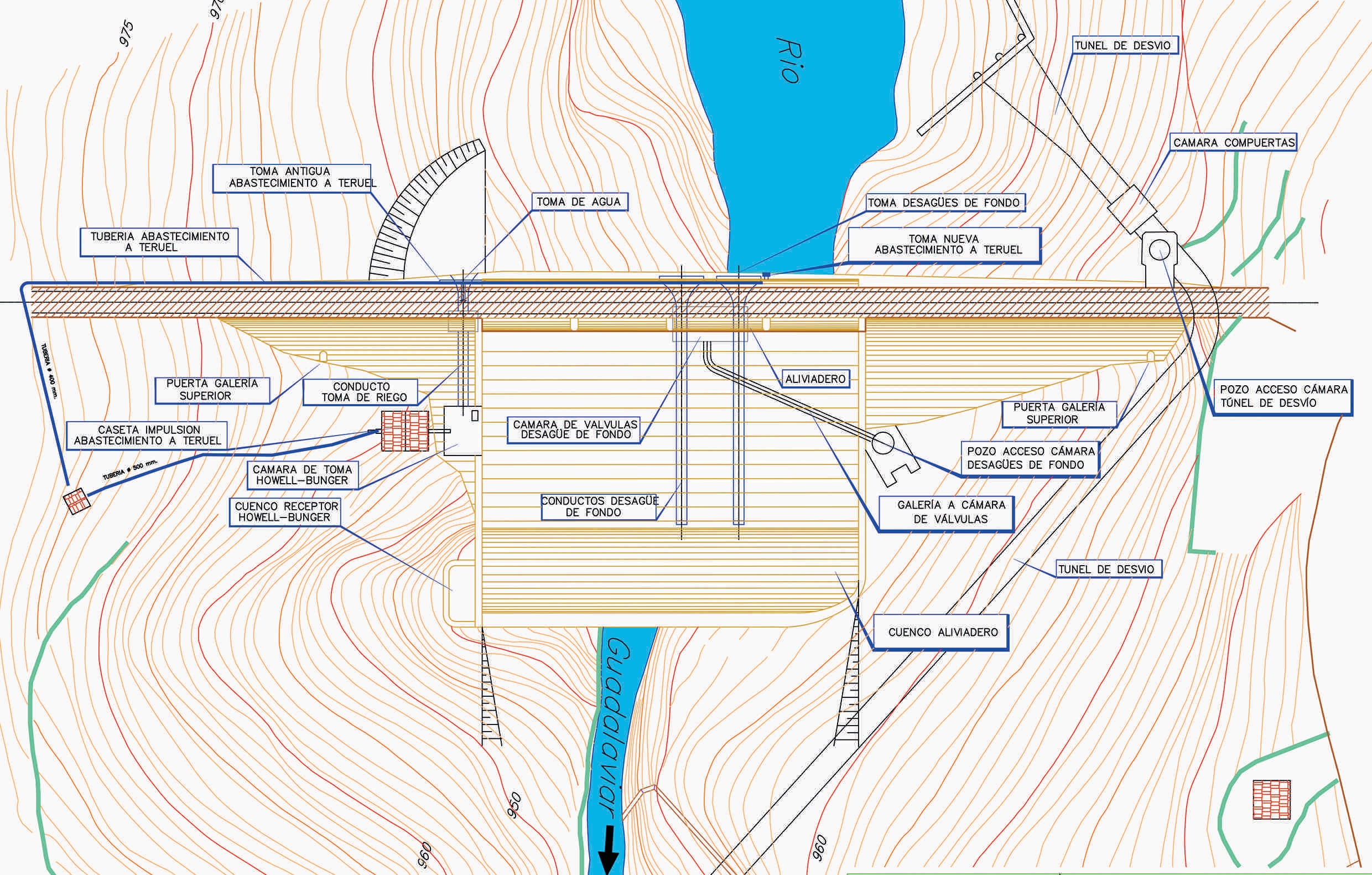

TIPO DE PRESA | Gravedad (hormigón vibrado) de planta recta |
COTA DEL CAUCE DE LA PRESA (m) | 932,96 |
COTA DE CIMENTACIÓN (m) | 924,96 |
ALTURA SOBRE EL CAUCE (m) | 46,00 |
ALTURA SOBRE CIMIENTOS (m) | 54,00 |
LONGITUD DE CORONACIÓN (m) | 167,60 |
TALUD AGUAS ARRIBA | 0,05 |
TALUD AGUAS ABAJO | 0,75 |
Fuente: CHJ; Documento XYZT de la Presa de Arquillo de San Blas. | |
Las cotas se refieren a nivel de referencia propio de cada presa. |
POR TAMAÑO | Gran presa (altura superior a 15 m, o altura entre 10 y 15 m pero con una capacidad superior a 1 hm3). |
---|---|
POR ALTURA | Entre 30 y 60 m. |
POR RIESGO POTENCIAL DE POSIBLE ROTURA O FUNCIONAMIENTO INCORRECTO | Categoría A. Presas cuya rotura o funcionamiento incorrecto pueden afectar gravemente a núcleos urbanos o a servicios esenciales, o producir daños materiales o medioambientales muy importantes. |
POR TIPOLOGÍA | Gravedad Hormigón vibrado. |
POR FUNCIONALIDAD | Laminación de avenidas. Abastecimiento. Regadío. Industrial. |
POR CRONOLOGÍA | 1951-1975 |
POR ACCIÓN EN EL TERRITORIO | Hidroeléctrico: Existió un aprovechamiento hidroeléctrico del embalse hasta el año 1991, cuando dejó de funcionar. Regadío: El embalse de Arquillo de San Blas fue construido con el objetivo de dotar de un buen sistema de regadío a las huertas del área de Teruel y los municipios del Rincón de Ademuz. En total, la superficie beneficiada por las aguas del embalse ascendía a 5.237 hectáreas. |
CURVA DE EMBALSE
